我所成功研制泥浆罐超声液位报警器

在含油气地层钻进，泥浆循环罐内液面高、低的临界变化，直接反映井喷、井涌、井漏等井况变化。在罐内安装液位报警器，根据设置的高、低界面实时进行声、光报警，对现场迅速采取技术措施，控制井内压力异常、保证井场安全、降低泥浆成本等具有重要作用，也是含油气地层钻进必须遵守的安全规定。

由于“松科二井”钻井工程使用的“地壳1号”钻机，进入现场时未配备液位报警器，而调研到的报警器市场价格每台均在5000元以上，现场需要配备8台之多。遵照地调局“松科二井”应建设“三个平台”的精神，在工程指挥部总工程师朱永宜教授的大力倡导下，指挥部决定自行研制同类型液位报警器。

经过努力，基于超声波测距仪和LM339电压比较器原理的超声液位报警器研制成功，并成功应用于“松科二井”工程。该报警器具有高、低位双向报警功能以及当前液位和高、低限位显示功能。报警器双向液面限位分别通过两旋钮调节，简单易学，便于现场工人操作，报警灵敏度为1cm（液位变动超1cm即可开始预警），预警范围可调，测距精度为毫米级，适用泥浆罐（池）深度不大于5m，工作温度范围为-35℃至80℃。

该报警器可单台独立工作，也可多台联机预警，不仅可对科学钻探、油气和地热资源钻井、地质勘探过程中井涌（井喷）、井漏等危险情况及时报警，同时也可应用于其它行业液位、物位的监测和预警，研制成本大大低于同类产品的市场价格，具有一定的市场价值。

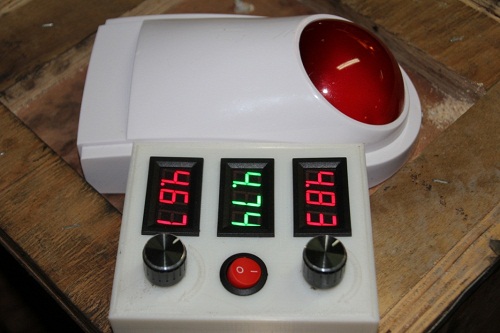

                                                                   图1.报警器面板

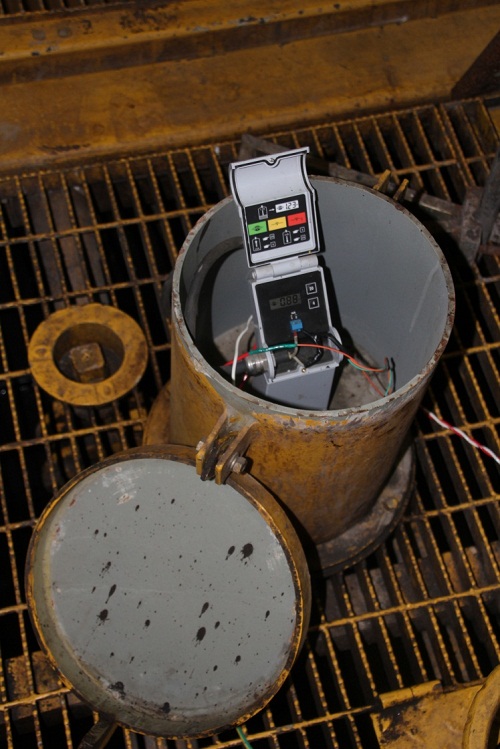

                                                             图2.传感器安装

                                                         图3.报警器交付井队
