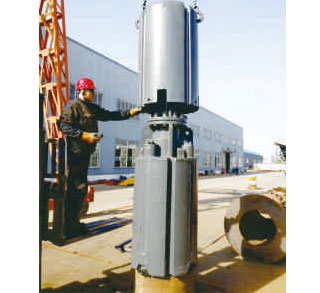

旋挖正循环集束式潜孔锤钻头

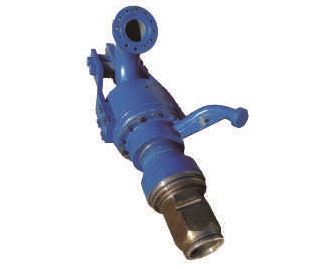

旋挖反循环集束式潜孔锤气水笼头		旋挖反循环集束式潜孔锤专用钻杆

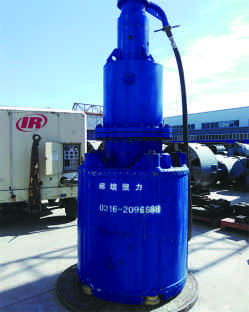

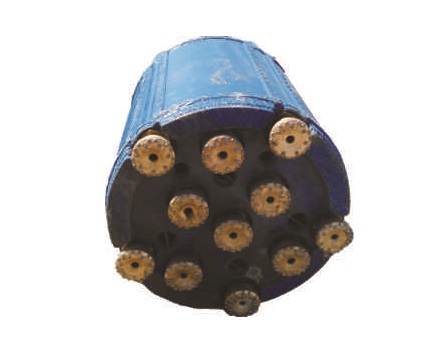

旋挖反循环集束式潜孔锤钻头		旋挖反循环集束式潜孔锤钻头试验
旋挖反循环集束式潜孔锤钻头组装图

在硬至坚硬地层中进行大口径钻进，采用传统工艺，由于受碎岩机理及返渣问题所限，存在钻进效率低下的问题，勘探所钻头中心研制成功的大口径反循环潜孔锤钻进技术有效的解决了此类工程的钻进问题，该技术可与各型钻机配套使用。

1.与动力头及转盘钻机配套使用，用于深孔、大直径煤矿送料孔及救援孔钻进

煤矿钻进大口径孔，最大的要求就是钻进效率高、辅助时间短，尤其是救援孔，效率就是生命，采用潜孔锤反循环钻进，潜孔锤可以产生较大的冲击功，其反循环钻进工艺返渣效果好，减少了岩渣的重复破碎，可大幅度的提高钻进效率。

2.与旋挖钻机配套使用

   旋挖钻进由于为无循环钻进，钻进硬至坚硬地层一直是技术难题，潜孔锤反循环钻进有效的解决了此类技术难题，其钻具组合为气水笼头、三层主动钻杆、双壁钻杆、交叉接头、集束式潜孔锤、孔口装置等（也可将潜孔锤设计为反循环式，此时可与双壁钻杆直接相连），气水笼头由旋挖钻机的主卷扬悬吊，其与旋挖钻机的原伸缩式外钻杆（主动钻杆）连接，主动钻杆内装入双壁钻杆构成同心三壁钻杆，外钻杆穿过旋挖钻机的动力头，其下端依次连接双壁钻杆及集束式潜孔锤等。旋挖钻机的动力头带动主动钻杆旋转钻进，高压空气则通过气水笼头、主动钻杆及双壁钻杆的环状通道、交叉接头进入潜孔锤带动潜孔锤进行冲击钻进，潜孔锤排出的高压气体携岩渣通过交叉接头进入双壁钻具的中心通道上返至气水笼头，通过排渣管排出孔口。

所用潜孔锤可为单个潜孔锤或正（反）循环集束式潜孔锤，单个潜孔锤一般限于直径小于800mm的钻孔钻进，集束式潜孔锤由多个小直径的潜孔潜组合而成，可根据钻孔直径方便组合，可用于直径大于800mm钻孔钻进。

集束式潜孔锤结构参数
