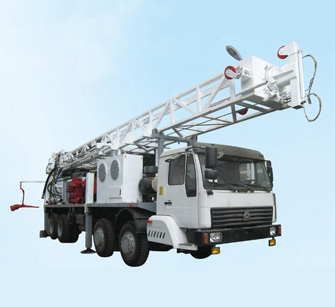

新一代SDC-1000型动力头车装钻机
SDC系列钻机是勘探技术研究所最新研制的全液压车装动力头钻井施工设备，可用于大口径水井、煤层气抽采井、浅层油气井、矿山抢险救援井、页岩气井等方面的施工。采用柴油机动力，全液压驱动方式，设有液压卸扣钳、液压夹持器、多个卷扬机、自动换杆装置，吊装钻具采用液压控制，减少工人的劳动强度并增加工作效率。可以采用标准27/8″、31/2″、41/2″、5″钻杆或者双壁钻杆进行钻进，适应性强。动力机组采用国三四标准柴油机驱动，符合环保标准。
|
|
|
SDC-1000 |
|
动力头 |
扭矩1 N.M |
13000 |
|
转速1 RPM |
60 |
|
|
扭矩2 N.M |
5000 |
|
|
转速2 RPM |
130 |
|
|
提升系统 |
提升力 KN |
602 |
|
下压力 KN |
226 |
|
|
提升速度1 m/s |
0.5 |
|
|
提升速度2 m/s |
0.04 |
|
|
下降速度1 m/s |
0.8 |
|
|
下降速度2 m/s |
0.06 |
|
|
行程 m |
11.5 |
|
|
桅杆 |
形式 |
П型 |
|
高度 m |
14.5 |
|
|
主卷扬机 |
提升力 KN |
40 |
|
提升速度 m/s |
60 |
|
|
副卷扬机 |
提升力 |
20 |
|
提升速度 m/s |
60 |
|
|
回转吊臂 |
转动角度 ° |
360 |
|
伸缩行程 m |
850 |
|
|
注油器 |
容积 L |
18 |
|
形式 |
自吸可调 |
|
|
安装方式 |
法兰 |
|
|
泥浆泵 |
压力范围 Mpa |
0-11 |
|
流量范围 L/min |
440-1500 |
|
|
安装方式 |
车载 |
|
|
泡沫泵 |
压力范围 Mpa |
0-12 |
|
流量范围 L/min |
0-80 |
|
|
安装方式 |
车载 |
|
|
工具 |
夹持器 |
有 |
|
卸扣钳 |
有 |
|
|
气动卡瓦 |
无 |
|
|
套管钳 |
无 |
|
|
工作尺寸 |
长X宽X高 |
11.0X2.6X16.0 |
|
运输尺寸 |
长X宽X高 |
14.7X2.5X4.0 |
|
总重 |
吨 |
32 |
