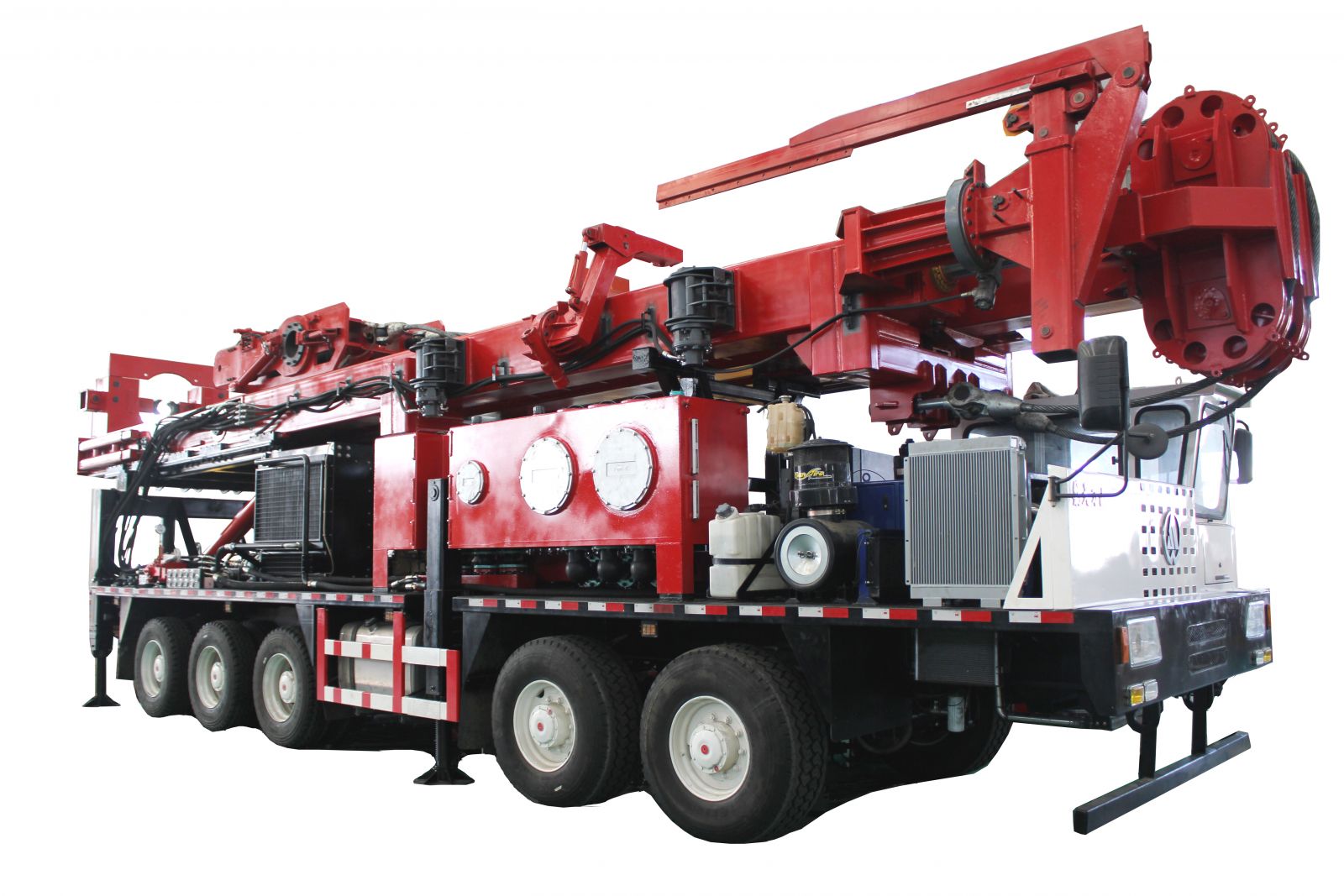

SDC-2500型动力头车载钻机

发布时间:2021-11-05

SDC2500型全液压车装钻机为大提升力、大扭矩车载钻机，采用世界先进的伸缩桅杆技术，不仅使钻机更加小巧、运输更加方便，而且可下放大型套管和钻杆，极大地提高了钻进效率。液压系统整体为开式系统，选用国外优质液压元件，采用液压油辅助冷却方式，可在最高70^o环境下作业，并设有液压油堵塞、低油位报警功能。有线可移动式遥控盒，人性化设计，操作灵活安全，钻进参数液晶显示屏显示，直观易懂，便于观察判断设备运行及孔底情况，并具有自动报警功能。给进控制有加、减压钻进，自重钻进，称重，快速给进、提升等工作状态，可满足不同钻探施工工艺的需要。主要用于大口径水井、煤层气抽采井、浅层油气井、页岩气井等深度不超过2500米的钻井施工。采用上车柴油机和汽车柴油机联合驱动，动力头设计最大提升力1150kN，加压力350KN。设有主副卷扬机，孔口气动卡瓦，液压卸扣钳。可以采用2 7/8″、 3 1/2″、4 1/2″、5″单、双壁钻杆等多种钻杆进行钻进，适应性强。底盘采用10×6驱动形式。

SDC2500钻机参数：

钻进能力：2500 m；89标准钻杆；114外平钻杆

动力头：转速 80 rpm；扭矩 29000 N.m

转速 190 rpm；扭矩 8050 N.m

抬头角度90°

给进系统：行程 15.5 m；最大提升力 1150 kN；最大给进力 350kN

最大提升速度: 0～38m/min

最大给进速度：0～37 m/min

主卷扬机：单绳拉力 40 kN；速度 0～60 m/min

副卷扬机：单绳拉力 20 kN；速度 0～60 m/min

桅杆高度： 12.5 m

泡沫泵：0～80 L/min

名称	参数	SDC-2500
钻深	m	2500
动力头	扭矩1 N.M	29000
	转速1 RPM	80
	扭矩2 N.M	8050
	转速2 RPM	190
提升系统	提升力 KN	1150
	下压力 KN	350
	提升速度1 m/s	0.6
	提升速度2 m/s	0.2
	下降速度1 m/s	0.6
	下降速度2 m/s	0.2
	行程 m	15.5
桅杆	形式	门型
桅杆	高度 m	12.5
主卷扬机	提升力 KN	40
主卷扬机	提升速度 m/s	60
副卷扬机	提升力 KN	20
副卷扬机	提升速度 m/s	60
回转吊臂	转动角度 °	270
回转吊臂	伸缩行程 m	640
注油器	容积 L	25
	形式	主动式
	安装方式	法兰
泥浆泵	压力范围 Mpa	无
	流量范围 L/min	无
	安装方式	无
泡沫泵	压力范围 Mpa	0-12
	流量范围 L/min	0-80
	安装方式	车载
工具	夹持器	有
	卸扣钳	有
	气动卡瓦	无
	套管钳	有
工作尺寸	长X宽X高 m	13.0X3.2X23
运输尺寸	长X宽X高 m	13.0X3.0X4.1
总重	吨	60
